Jak zrobić fazę w rowku na dwóch krawędziach w jednym przejściu w Fusion

Jak zrobić fazę w rowku na dwóch krawędziach w jednym przejściu w Fusion

Fusion oferuje wiele strategii obróbki, jednak nie wszystkie są bezpośrednio dostępne dla nietypowych przypadków – takich jak fazowanie dwóch krawędzi w rowku jednym ruchem. W tym poradniku, opartym na odcinku serii Środa z Fusion Protips, pokażemy prosty i skuteczny sposób na uzyskanie idealnych faz po obu stronach rowka – przy użyciu strategii Trace.

Jeśli jeszcze nie widziałeś poprzedniego poradnika, sprawdź też:
Jak zrobić fazę w kilku przejściach w Fusion.


1. Przygotowanie szkicu

Na początek utwórz szkic na górnej powierzchni modelu – tej, nad rowkiem, w którym chcesz wykonać fazy. W szkicu narysuj:

  • linię konstrukcyjną (do wyznaczenia środka),
  • następnie linię roboczą biegnącą przez środek rowka – od góry do dołu.

Ta linia będzie bazą dla ścieżki narzędzia.

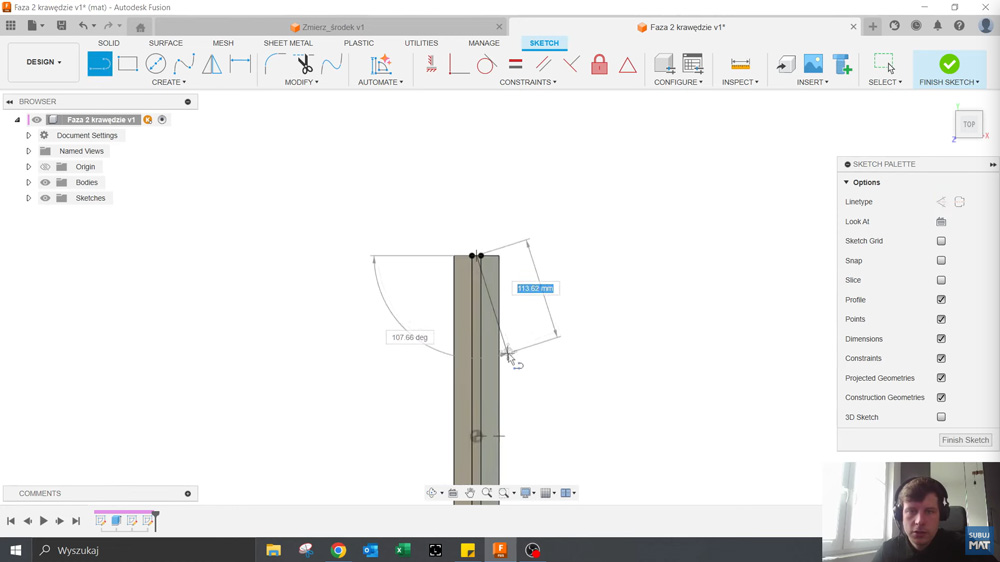

Tworzenie szkicu z linią przez środek rowka w Fusion – przygotowanie ścieżki dla fazownika


2. Ustawienie Setupu i półfabrykatu

Przejdź do zakładki Manufacture i utwórz nowy Setup.
W polu Stock wybierz opcję From Solid – dzięki temu detal będzie jednocześnie półfabrykatem, co uprości obróbkę.

W tym przypadku nie dodajemy naddatku, ponieważ faza będzie wykonywana w już gotowym materiale (czyli „na minus”).


Konfiguracja Setup w Fusion – wybór From Solid i brak naddatku materiału


3. Strategia Trace – idealna do fazowania po linii

W zakładce Manufacture wybierz strategię Trace.
To właśnie ta strategia umożliwia prowadzenie narzędzia dokładnie po ścieżce szkicu i wybór sposobu kompensacji: Left, Right lub Center.

Ustaw kompensację na Center – dzięki temu narzędzie będzie poruszać się dokładnie środkiem rowka.

W zakładce Tool wybierz fazownik, np. ø25 mm, 45°, który posłuży do obróbki obu krawędzi jednocześnie.

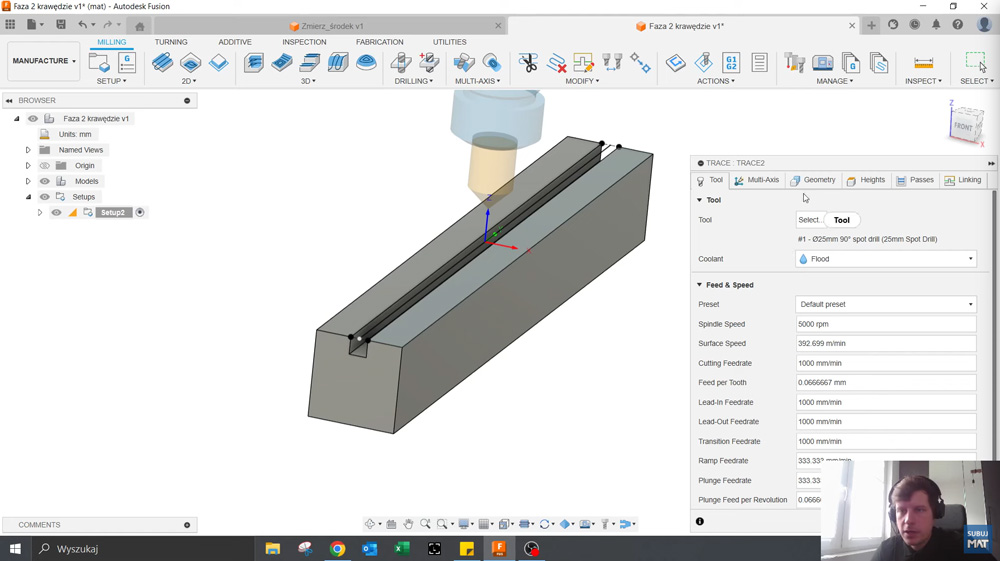

Ustawienie strategii Trace z kompensacją Center i fazownikiem 25 mm w Fusion


4. Regulacja głębokości fazy i rozszerzenie ścieżki

Aby faza miała odpowiedni wymiar, ustaw w parametrach Z Offset (lub Offset from Surface) odpowiednią głębokość narzędzia – zależną od kąta i średnicy fazownika. Wartość można obliczyć geometrycznie lub dobrać eksperymentalnie.

Jeśli narzędzie zagłębia się lub wychodzi z materiału zbyt gwałtownie, zastosuj w edycji ścieżki funkcję Start Extension i End Extension.
Pozwala to wydłużyć ścieżkę o kilka milimetrów przed i za rowkiem – dzięki czemu fazownik wchodzi i wychodzi już poza materiałem.

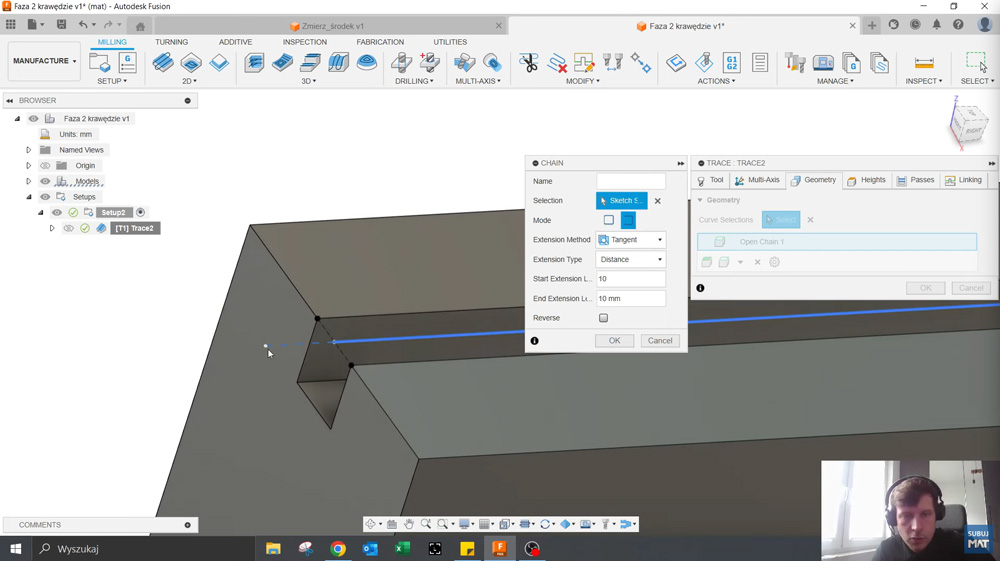

Włączenie Start i End Extension w strategii Trace – płynne wejście i wyjście narzędzia


5. Symulacja i efekt końcowy

Po ustawieniu ścieżki kliknij Simulate, aby sprawdzić działanie programu.
Narzędzie powinno przejechać środkiem rowka i wykonać dwie idealnie symetryczne fazy – po jednej na każdej krawędzi.

Jeśli faza jest zbyt płytka lub głęboka, wróć do edycji i skoryguj Z Offset.

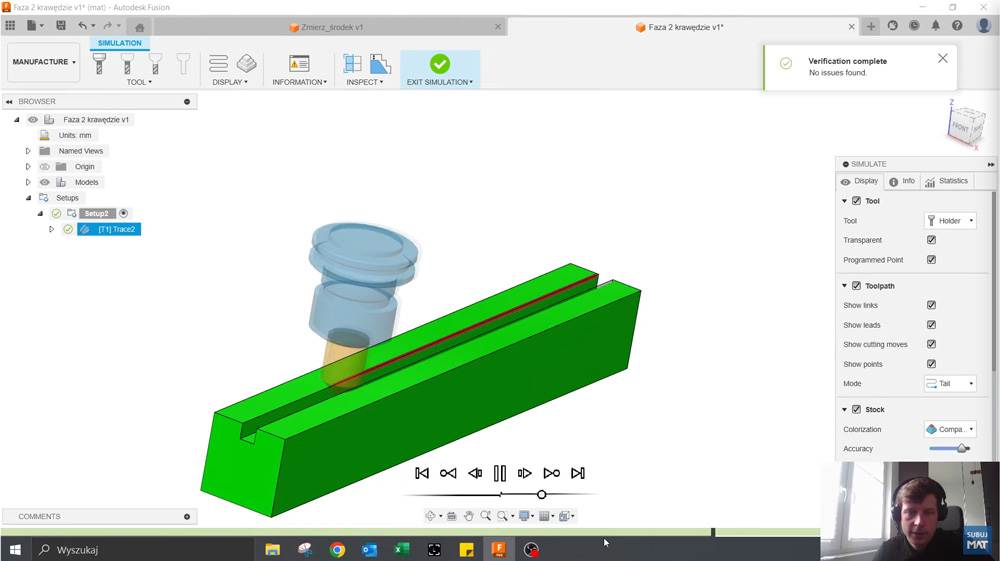

Symulacja obróbki w Fusion – dwie symetryczne fazy w rowku w jednym przejściu


6. Podsumowanie i kontakt

Strategia Trace to bardzo elastyczne narzędzie w Fusion, które – przy odpowiednim szkicu i ustawieniach – pozwala uzyskać precyzyjne fazy w trudno dostępnych miejscach, np. w rowkach czy wąskich szczelinach.
Prosty szkic i dobrze dobrane parametry wystarczą, by fazować dwie krawędzie w jednym przejściu.
