Geodesic – najlepsza strategia wykańczająca w Fusion 360
Fusion 360 od lat dostarcza zaawansowane narzędzia do obróbki. Jednym z najnowszych i najbardziej efektywnych narzędzi jest strategia Geodesic, dostępna w środowisku Manufacture. W tym poradniku krok po kroku pokażemy, jak wykorzystać tę funkcję, by osiągnąć perfekcyjne rezultaty.
Zobacz inne porady dotyczące Fusion 360
Czym jest strategia Geodesic?
Strategia Geodesic to uniwersalne narzędzie wykańczające dostępne w Fusion 360. Pozwala ona na efektywną obróbkę powierzchni, oferując precyzyjne sterowanie przejściami narzędzia. Strategia opiera się na wyborze powierzchni, co odróżnia ją od innych narzędzi, takich jak Scallop czy Blend.
Jak skonfigurować strategię Geodesic?
Krok 1: Wybór narzędzia
Na początek przejdź do zakładki Manufacture i wybierz strategię Geodesic z sekcji 3D. Zdefiniuj narzędzie, które zamierzasz użyć. Jeśli nie wiesz, jakie ustawienia wybrać, kliknij OK, aby sprawdzić, jakie parametry są wymagane.

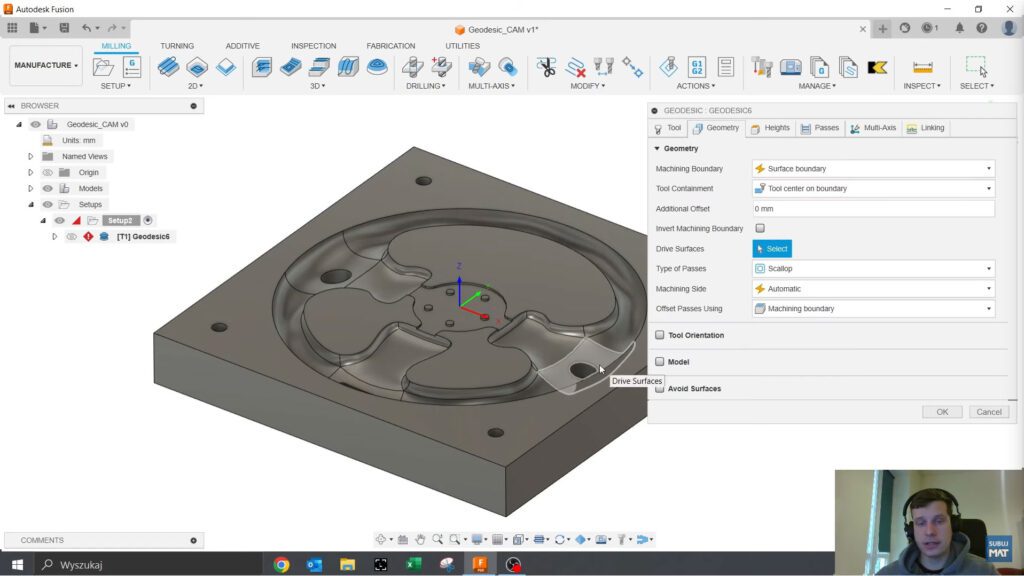

Krok 2: Wskazanie powierzchni
Zaznacz powierzchnie, które mają być obrabiane. Jest to kluczowy krok, ponieważ definiuje zarówno obszar obróbki, jak i sposób generowania przejść narzędzia.

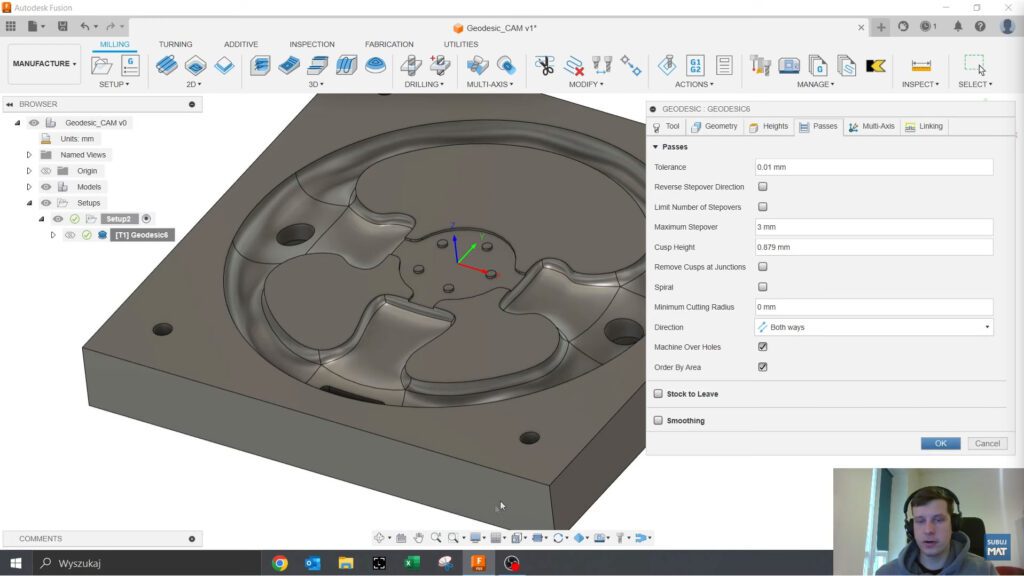

Krok 3: Generowanie ścieżki
Po wskazaniu powierzchni kliknij OK. Program wygeneruje ścieżkę dostosowaną do geometrii wybranych powierzchni. Jeśli chcesz uwzględnić otwory w obróbce, zaznacz opcję Machine Over Holes w zakładce Passes.
Możliwości dostosowywania strategii Geodesic
Strategia Geodesic oferuje różnorodne opcje dostosowywania, takie jak zmiana metody obróbki z Scallop na Blend, manipulacja kierunkiem przejść czy wybór powierzchni do obróbki.

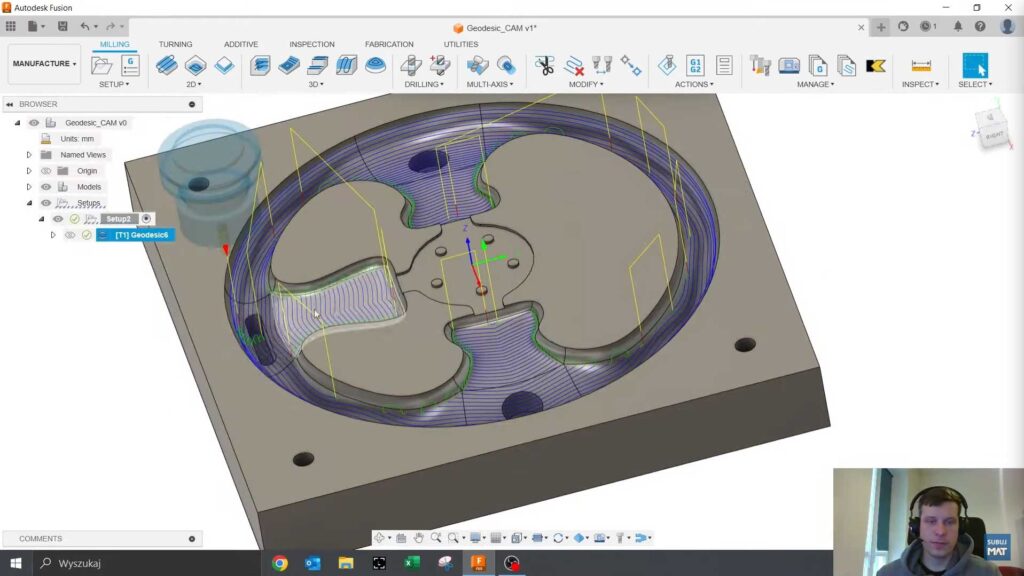

Zmiana metody obróbki
W zakładce Geometry możesz zmienić metodę obróbki na Blend, co idealnie sprawdzi się przy zaokrąglonych powierzchniach.

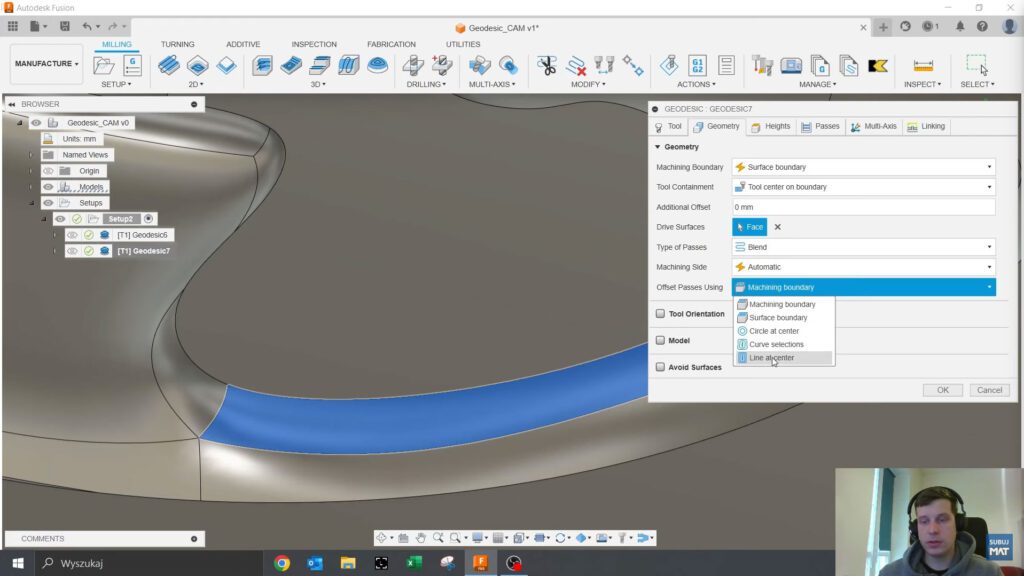

Wybór prowadzących linii przejść
Możesz również zdefiniować linie prowadzące, aby dostosować kierunek przejść narzędzia. Wybierz maksymalnie dwie krawędzie, aby uzyskać pionowe lub poziome przejścia.
Podsumowanie i kontakt
Strategia Geodesic to wszechstronne narzędzie wykańczające w Fusion 360, które pozwala na precyzyjną obróbkę powierzchni. Dzięki intuicyjnemu sterowaniu przejściami narzędzia i szerokim możliwościom dostosowywania jest idealnym rozwiązaniem dla profesjonalistów i hobbystów.
