Modelowanie przewodu krok po kroku w Fusion 360

Fusion 360 umożliwia tworzenie precyzyjnych modeli, które odwzorowują rzeczywiste elementy konstrukcyjne. W tym artykule pokażemy, jak krok po kroku zamodelować przewód biegnący wokół belki – idealne rozwiązanie dla projektów o industrialnym charakterze.

Zobacz inne porady dotyczące Fusion 360

Wprowadzenie do modelowania przewodu

Modelowanie przewodów w Fusion 360 wymaga wykorzystania funkcji Sweep, która umożliwia przeciąganie profilu wzdłuż określonej ścieżki. Dwa kluczowe elementy to:

  • Profil przewodu: Okrąg definiujący średnicę przewodu.
  • Ścieżka: Krzywa 3D wyznaczająca trasę przewodu.

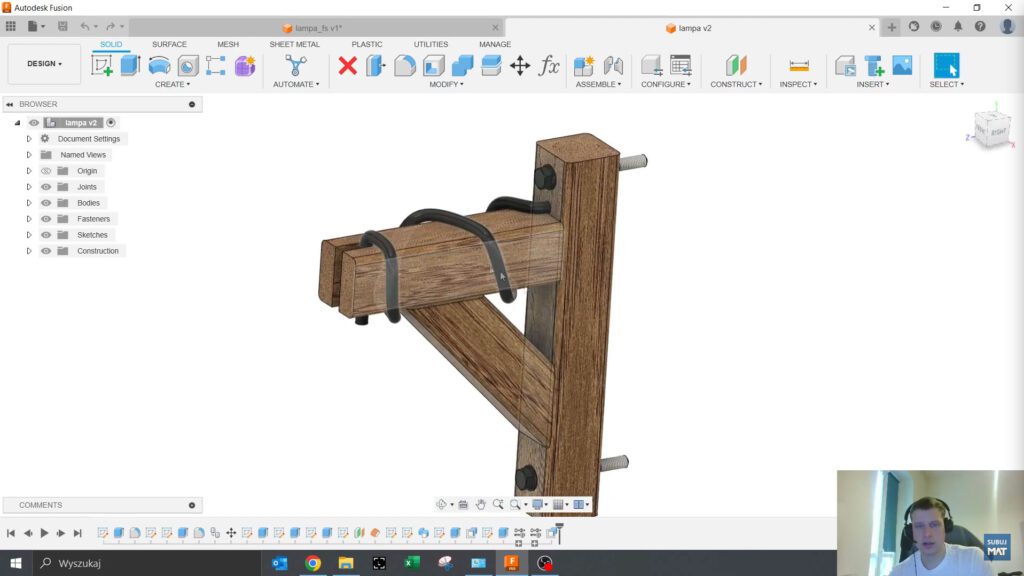

"Ilustracja przedstawiająca podstawowe elementy modelowania przewodu w Fusion 360, takie jak profil przewodu i ścieżka biegu przewodu wokół belki."

Krok 1: Przygotowanie profilu przewodu

Pierwszym krokiem jest stworzenie profilu przewodu. W tym celu:

  1. Utwórz nową płaszczyznę: Odsuń powierzchnię początkową belki o połowę średnicy przewodu, np. 5 mm.
  2. Dodaj szkic: Na nowej płaszczyźnie utwórz okrąg o średnicy przewodu, np. 10 mm.

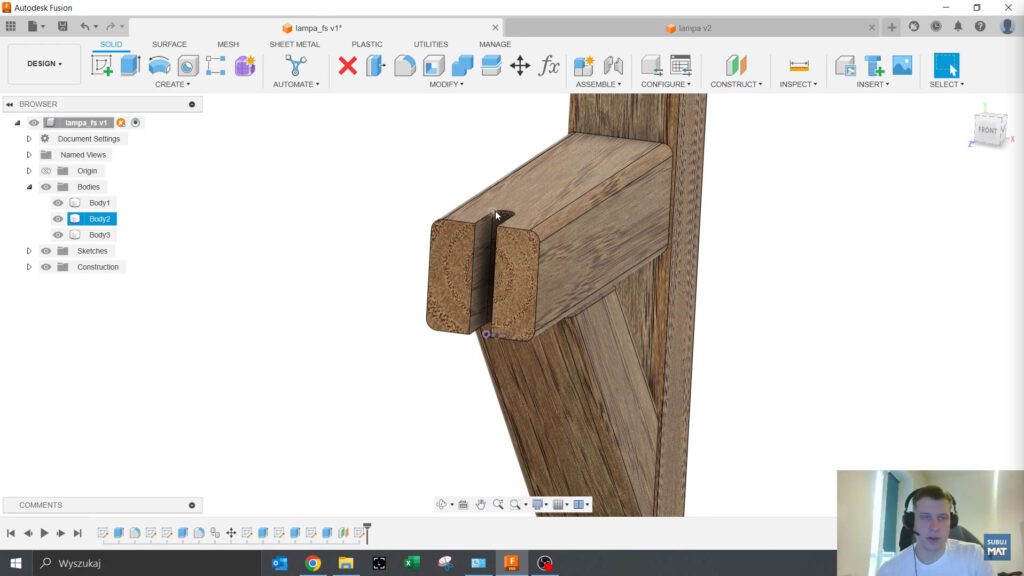

"Obraz ukazujący proces tworzenia profilu przewodu w Fusion 360, z wykorzystaniem szkicu i rzutowania elementów konstrukcji, aby uzyskać początkowy kształt przewodu."



Krok 2: Tworzenie ścieżki przewodu

Ścieżka przewodu powinna dokładnie odwzorowywać trasę biegu przewodu wokół belki. Wykonaj następujące kroki:

  1. Odłącz powierzchnię: Użyj funkcji Offset, aby przesunąć powierzchnię belki o połowę średnicy przewodu.
  2. Dodaj szkic 3D: Utwórz punkty na powierzchni przesuniętej belki, przez które ma przebiegać ścieżka.
  3. Połącz punkty: Za pomocą narzędzia Fit Point Spline połącz punkty w jednolitą krzywą.

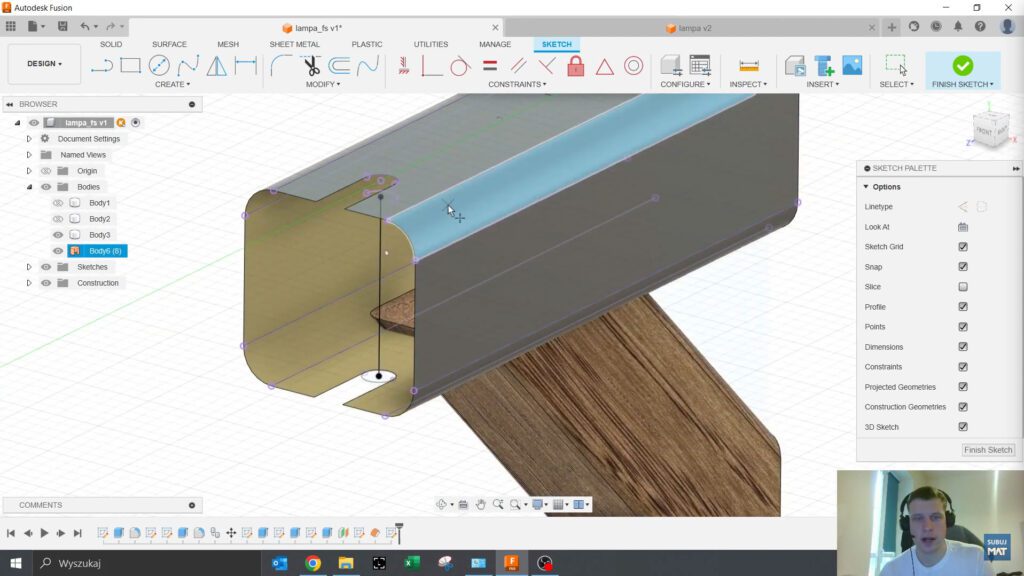

"Obraz przedstawiający proces tworzenia ścieżki przewodu w Fusion 360, wykorzystujący funkcję szkicu 3D i definiowanie punktów kontrolnych na powierzchni, aby precyzyjnie poprowadzić przewód wokół belki."



Krok 3: Modelowanie przewodu

Po przygotowaniu profilu i ścieżki możesz zamodelować przewód za pomocą funkcji Sweep. Wykonaj następujące czynności:

  1. Wybierz profil i ścieżkę: W zakładce Create użyj narzędzia Sweep, aby przeciągnąć profil wzdłuż ścieżki.
  2. Dodaj kolor: W zakładce Modify nadaj przewodowi czarny kolor, aby uzyskać realistyczny wygląd.

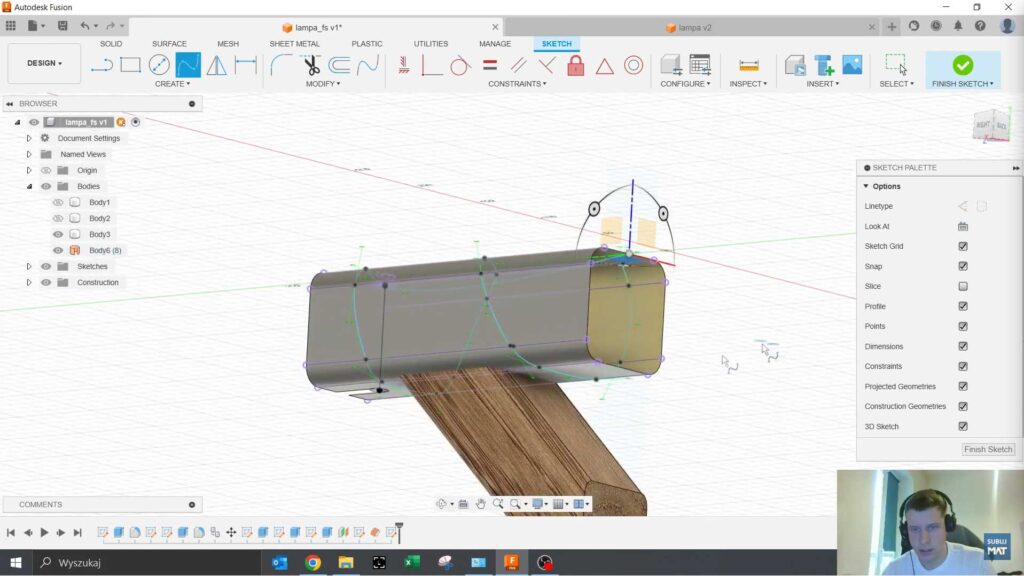

"Obraz pokazujący proces modelowania przewodu w Fusion 360 za pomocą funkcji Sweep, wykorzystującej wcześniej utworzony profil i ścieżkę, aby stworzyć realistyczny model przewodu oplatającego belkę."



Krok 4: Dostosowanie i optymalizacja

Aby upewnić się, że przewód nie koliduje z belką:

  1. Wydłuż przewód: Użyj narzędzia Press Pull, aby przedłużyć przewód w miejscu wejścia do belki.
  2. Wytnij otwór: W zakładce Combine wytnij otwór w belce, wykorzystując przewód jako narzędzie.

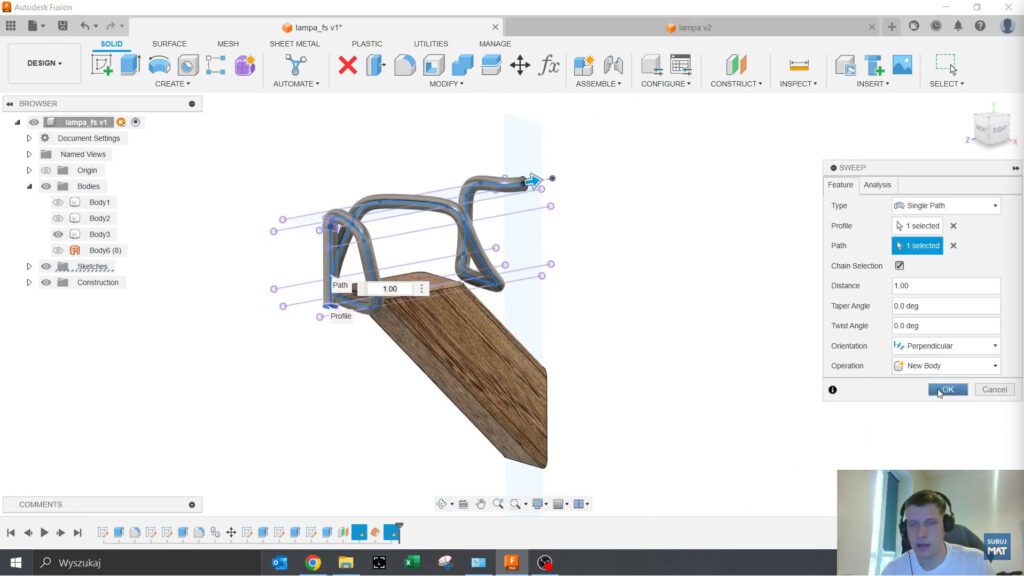

"Obraz przedstawiający dostosowanie przewodu i belki w Fusion 360, z nałożonym kolorem na przewód oraz usunięciem kolizji między elementami za pomocą narzędzia Combine."



Podsumowanie i kontakt

Modelowanie przewodu w Fusion 360 jest łatwe, jeśli korzystasz z funkcji takich jak Sweep i 3D Sketch. Proces ten umożliwia tworzenie realistycznych i funkcjonalnych modeli, które mogą być wykorzystane w wizualizacjach lub analizach.
